Камень пустотелый 390х190х188 мм: 350 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 32 м2/час
-
Камень бортовой/бордюрный 780×300×150 мм: 80 шт/час
- Зона формируемых изделий: 400x800 мм
- Высота формируемых изделий: 40–230 мм
- Размеры поддона для формования: 900х450х30 мм
- Установленная мощность: 21,6 кВт
- Масса: 3450 кг
- Длина: 8880 мм
- Ширина: 2500 мм
- Высота: 2420 мм
- Режим работы: механизированный
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

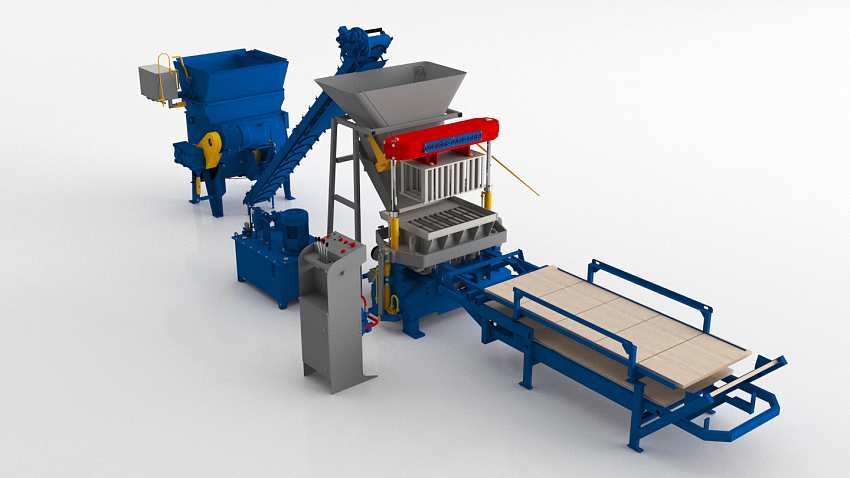

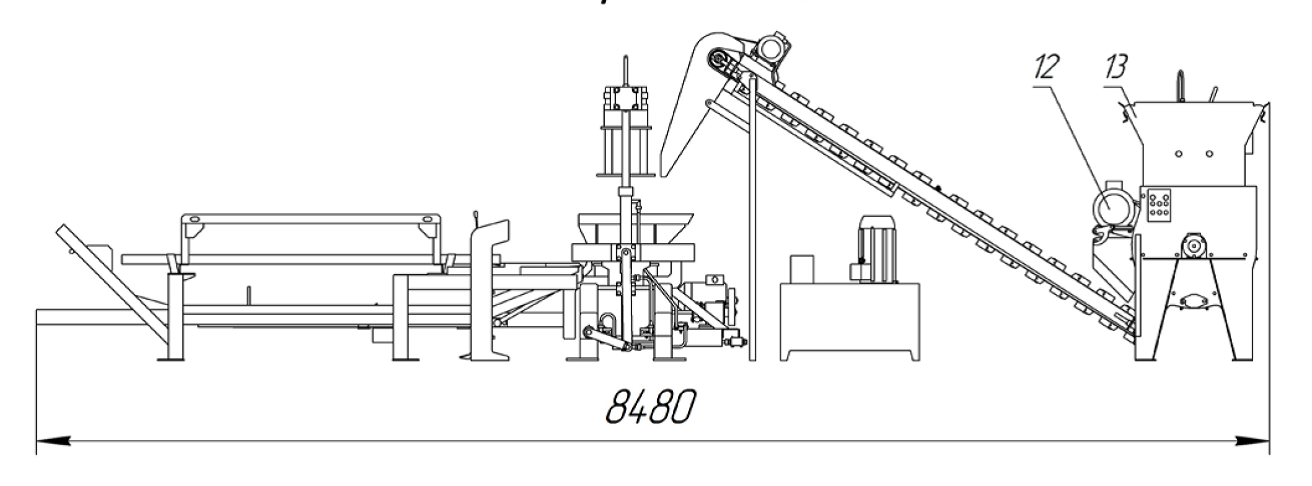

Оборудование состоит из следующих механизмов:
- Смеситель 1 (12). Предназначен для смешивания компонентов смеси;
- Конвейер ленточный 2 со стойкой 3 и лотком 4. Предназначен для подачи готовой бетонной смеси в матрицу вибропресса;
- Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
- Кронштейны поддона 6. Служат промежуточной олорой для поддона с готовыми изделиями при ручном перемещении поддона из вибропресса на стеллаж;
- Стеллаж с поддонами 7. Предназначен для накопления поддонов с готовыми изделиями и транспортирования их в пропарочную камеру;
- Пульт управления 9. Предназначен для управления работой вибропресса, установки насосной, конвейера и модуля подачи поддонов;
- Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему вибропресса и модуля подачи поддонов;
- Модуль подачи поддонов 11. Предназначен для смены поддонов в вибропрессе и передвижении поддонов с изделиями из вибропресса на стеллаж;
- Блок дозаторов компонентов 13. Предназначен для дозирования заполнителя, цемента и воды.
Название & Состав
Цена
Вибропресс Рифей Рам
- Вибропресс Рифей Рам
- Маслостанция
- Пульт управления
- Пуансон-матрица (1 шт, стоимостью 133 т.руб.)
- Поддон технологический (10 шт)
с учетом НДС 20%
Бетоносмеситель СГ-350
1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
1. Транспортер (длиной 3,5 м, ширина ленты 300мм)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Модуль подачи поддонов
- Модуль подачи поддонов для Р-Рам
- Стеллаж
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Дозатор весовой БД-350-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров, ширина ленты 500мм)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 40-230 мм
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 230 шт./час
камней перегородочных 120мм - 350 шт./час
камней бортовых БР 78.30.15 - 50 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1200 шт./час (24 м2)
Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 2-3 чел
Потребляемая электроэнергия:
напряжение 380±10% В
частота 50 Гц
установленная мощность 21,6 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа
Габаритные размеры комплекса:
Длина - 8480 мм
Ширина - 2500 мм
Высота - 2270 мм
Масса комплекса 3300 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.

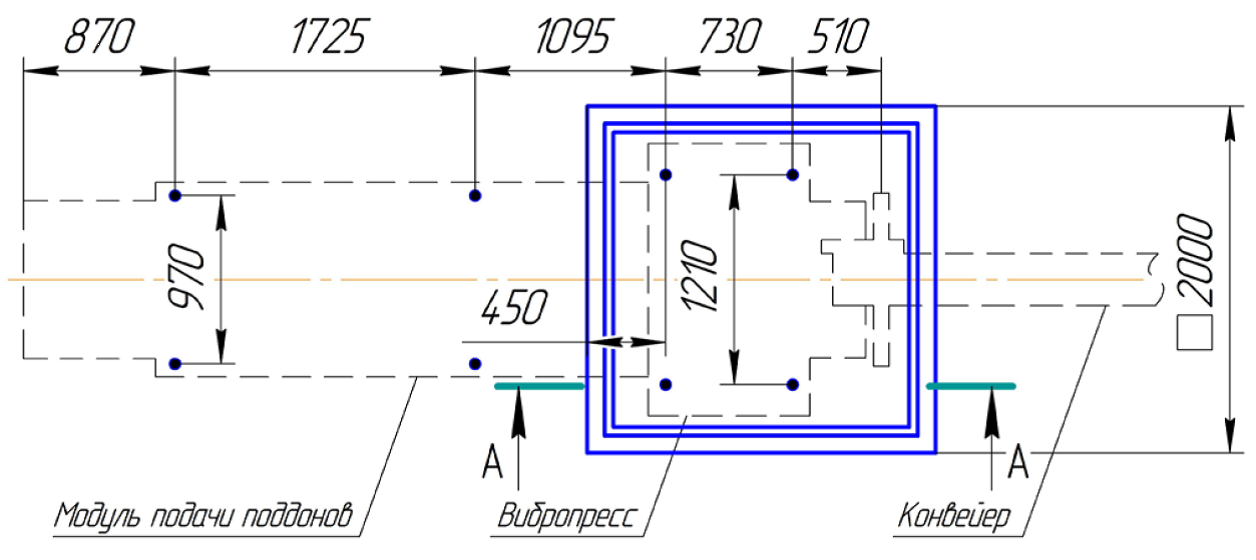

План фундамента
.png "План фундамента Р-РАМ-350 (2)")
Оборудование состоит из следующих механизмов:
- Смеситель 1 (12). Предназначен для смешивания компонентов смеси;
- Конвейер ленточный 2 со стойкой 3 и лотком 4. Предназначен для подачи готовой бетонной смеси в матрицу вибропресса;
- Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
- Кронштейны поддона 6. Служат промежуточной олорой для поддона с готовыми изделиями при ручном перемещении поддона из вибропресса на стеллаж;
- Стеллаж с поддонами 7. Предназначен для накопления поддонов с готовыми изделиями и транспортирования их в пропарочную камеру;
- Пульт управления 9. Предназначен для управления работой вибропресса, установки насосной, конвейера и модуля подачи поддонов;
- Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему вибропресса и модуля подачи поддонов;
- Модуль подачи поддонов 11. Предназначен для смены поддонов в вибропрессе и передвижении поддонов с изделиями из вибропресса на стеллаж;
- Блок дозаторов компонентов 13. Предназначен для дозирования заполнителя, цемента и воды.
Название & Состав
Цена
Вибропресс Рифей Рам
- Вибропресс Рифей Рам
- Маслостанция
- Пульт управления
- Пуансон-матрица (1 шт, стоимостью 133 т.руб.)
- Поддон технологический (10 шт)
с учетом НДС 20%
Бетоносмеситель СГ-350
1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
1. Транспортер (длиной 3,5 м, ширина ленты 300мм)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Модуль подачи поддонов
- Модуль подачи поддонов для Р-Рам
- Стеллаж
с учетом НДС 20%
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Дозатор весовой БД-350-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
1. Конвейер ленточный (длиной 5 метров, ширина ленты 500мм)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
Высота формуемых изделий 40-230 мм
Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 230 шт./час
камней перегородочных 120мм - 350 шт./час
камней бортовых БР 78.30.15 - 50 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1200 шт./час (24 м2)
Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 2-3 чел
Потребляемая электроэнергия:
напряжение 380±10% В
частота 50 Гц
установленная мощность 21,6 кВт
Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа
Габаритные размеры комплекса:
Длина - 8480 мм
Ширина - 2500 мм
Высота - 2270 мм
Масса комплекса 3300 кг
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
План фундамента
